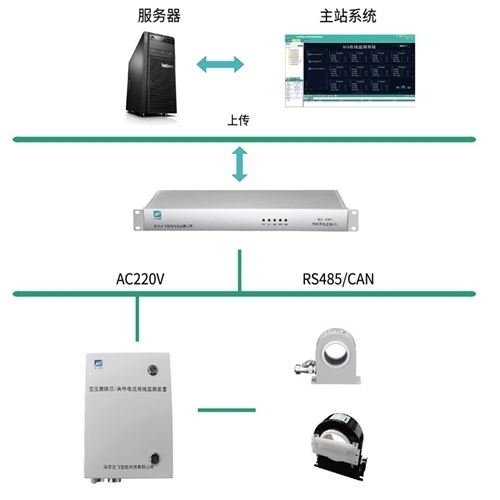

鐵芯接地監測裝置是電力系統中用于實時監測變壓器鐵芯接地電流的關鍵設備，其核心功能是通過高精度傳感器和智能算法，及時發現鐵芯多點接地、絕緣受潮或受損等故障，保障變壓器及電網的安全運行。該裝置主要由穿心式電流互感器、信號采集與處理電路、通信模塊及顯示報警單元構成。穿心式互感器直接套在鐵芯接地引下線上，無需斷開接地線，通過電磁感應將大電流轉換為小信號，供后續電路處理。信號采集電路包含高精度模擬電路和數字信號處理器（DSP），負責信號放大、濾波及數字轉換，確保測量精度達±1%或更高。通信模塊支持RS485、CAN、GSM/GPRS等多種接口，可實現遠程數據傳輸和實時監控。
一、日常巡檢（建議每周或每月一次）
外觀檢查
檢查裝置外殼是否完好，有無破損、銹蝕、積塵或受潮痕跡。
確認安裝牢固，接線端子無松動、燒蝕或氧化。
運行狀態查看
查看液晶屏或指示燈是否正常顯示（如電源、通信、報警狀態）。
記錄當前接地電流值，觀察是否有異常波動或持續升高趨勢。
環境檢查
確保裝置周圍無強電磁干擾源、高溫、高濕或腐蝕性氣體。
保持通風良好，避免陽光直射或雨水侵入（尤其戶外安裝時）。
二、定期維護（建議每6個月至1年一次）
1、清潔處理
使用干燥軟布或壓縮空氣清除裝置表面及散熱孔灰塵。
禁止使用濕布或有機溶劑擦拭電路部分，以防短路或腐蝕。
2、接線緊固
斷電后（必要時申請停電），檢查：
鐵芯引下線與傳感器連接是否可靠；
接地線、電源線、通信線端子是否緊固；
二次回路接線有無虛接、斷線。
3、傳感器檢查
檢查穿心式電流互感器（CT）是否卡緊在鐵芯接地線上，位置無偏移。
確認CT絕緣良好，無開裂或老化現象。
4、功能測試
模擬報警測試：通過外加標準小電流（如100mA–1A）驗證裝置是否能正確采集并觸發報警。
通信測試：確認與后臺監控系統（如綜自系統、SCADA）通信正常，數據上傳準確。
5、校準（視廠家要求）
部分高精度裝置需定期（如1–2年）送檢或現場校準，確保測量誤差在允許范圍內（通常±2%以內）。
三、特殊情況下處理
報警后處理：
若裝置發出“鐵芯接地電流超限”報警，應立即：
復核讀數是否真實；
結合油色譜分析（DGA）、紅外測溫等手段綜合判斷是否存在多點接地故障；
必要時安排停電檢查，不可僅依賴復位操作掩蓋隱患。
雷雨或電網擾動后：
檢查裝置是否因浪涌損壞，重點查看電源模塊和信號輸入端口。
四、備品與記錄管理
建議儲備關鍵備件（如傳感器、保險管、通信模塊）。
建立保養臺賬，記錄每次巡檢時間、接地電流值、異常情況及處理措施。
